El Sistema solar Saunier Duval HelioSet

Esta descripción del sistema se dirige tanto al usuario del sistema HelioSet como al instalador especializado.
Contiene información acerca del sistema y sirve por ello como complemento de las instrucciones de uso, así
como de las instrucciones de instalación. La descripción del sistema se encuentra al inicio de estas instrucciones
porque deberá leerse antes que las otras instrucciones.
1.1 Sistema solar

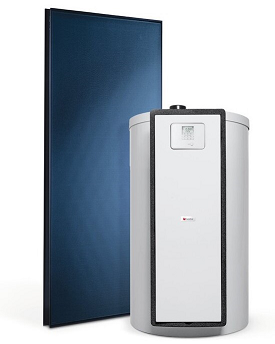

El sistema solar HelioSet plus está destinado al calentamiento del agua potable mediante la energía solar.
Se compone de un acumulador, un campo del colector con 1-2 colectores y el conducto de unión que une el
acumulador con el campo del colector.
1.2 Acumulador
La mayoría de componentes de este sistema solar compacto están integrados en los acumuladores de agua caliente. El sistema cuenta con un regulador integrado para controlar la instalación solar.
Los acumuladores S-FE 150, 150 y 350 M de Saunier Duval se utilizan como acumuladores solares de calentamiento indirecto para el suministro de agua caliente por calentamiento solar, se diferencian únicamente en el volumen de su acumulador.
Para garantizar una larga vida útil, los acumuladores y los serpentines están esmaltados por el lado del agua
potable. Como protección anticorrosiva, cada contenedor tiene un ánodo de protección de magnesio. Este
ánodo de protección debe someterse anualmente a trabajos de mantenimiento con el fin de asegurar de forma
permanente la protección anticorrosiva.
Los acumuladores solares de calentamiento indirecto trabajan en un sistema cerrado, es decir, el contenido
de agua no está en contacto con la atmósfera. Al abrir una toma de agua caliente, el agua fría que entra expulsa el agua caliente del acumulador.
En el área inferior, más fría, se encuentra el intercambiador solar de calor. Las temperaturas relativamente
bajas del agua en el área inferior garantizan una transmisión óptima de calor desde el circuito solar al agua
del acumulador, incluso con una radiación solar mínima.
En los días en que la radiación solar para el calentamiento del agua en el acumulador no sea suficiente, o en el
caso que se necesiten grandes cantidades de agua caliente, el agua del acumulador tendrá que recalentarse Debido al calentamiento del sistema, el líquido solar y el
aire se expanden ligeramente. Entonces aumenta ligeramente la presión del aire atrapado en el sistema solar.
La bolsa de aire atrapado en el sistema desempeña así el papel de un recipiente compensador. Esta presión es
necesaria y no debe dársele escape en ningún caso. Por esta razón no está autorizado montar un purgador en el
sistema solar.
Con la/s bomba/s del colector en servicio, el líquido solar en la parte superior del serpentín (3) se encuentra en
contacto continuo con el aire.
